Advanced Solutions

for the most efficient Filtration and smart Process management.

필터 엘리먼트

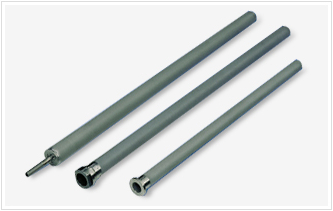

Tube Filter
Cylinder Filter
Cone Filter
Disc Filter
Plate Filter(판재형)

Filter Grade: 0.1, 0.3, 0.5, 1, 3, 5, 7, 8, 10, 15, 20, 30, 50, 100, 200μm
적용길이: 5mm~1500mm
두께: 1.5 ~ 10.0mm
Filter Media: SUS304L, SUS316L, MONEL 400, INCONEL600, 625, HASTELLOY C22/C276/X, TITANIUM
SUS316L - 400°C, INCONEL 600 - 625°C, HASTELLOY 650-800°C, MONEL 500°C

소결공정을 통해 안정적이며 일정한 기공형성을 실현
부식에 강하며 강도가 우수
고온/고압증기, 화학약품 및 소각공정을 통한 역세척(Back flush)이 가능
기타 소재(종이, 플라스틱, 세라믹)에 비해 월등히 강한 내구성

석유화학, 정밀화학, 정유산업, 반도체산업, 발전 플랜트, 항공/우주, 수처리산업, 원자력, 식품제조산업, 의약산업 등

Standard 제품코드 및 사양

PDF VIEW GKN SIKA-R... IS AS
PDF VIEW SIKA-R... AX
PDF VIEW SIKA-FIL
PDF VIEW SIKA-B
Standard 제품외의 사양은 주문제작 가능

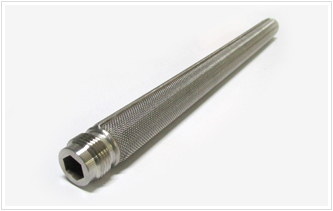

Tube Filter

Filter Grade: 0.5~ 200m
외경(OD) : 06.00 319mm
두께(T) 범위: 1.5 ~ 10.0T
길이(L) 범위: 5~1500mm

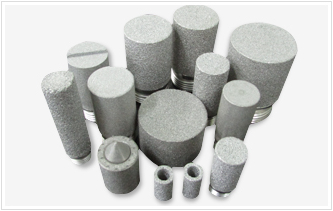

Cylinder Filter

Filter Grade: 0.5, 1, 3, 5, 7, 10, 15, 20, 30, 50, 100, 200μm
외경(OD) 범위: Ø3.00~ 70.0mm
두께(T) 범위: 1.0~10(T)mm
길이(L) 범위: 3.0~90.0mm

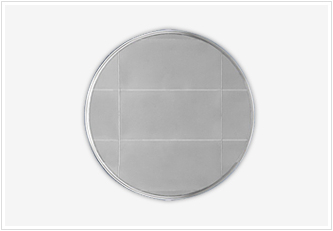

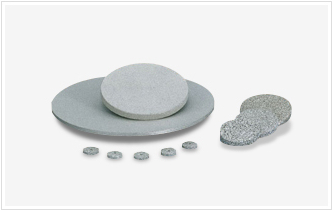

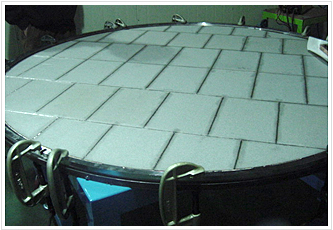

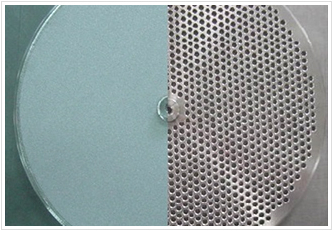

Disc Filter

Filter Grade: 0.5, 1, 3, 5, 7, 10, 15, 20, 30, 50, 100, 200μm
외경(OD) : 01.30~316.0mm
두께(T) 범위: 1.5~72.0 (T)mm

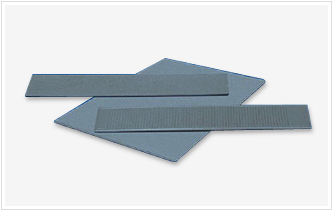

Plate Filter

Filter Grade: 0.5 - 200m
사각형의 판재 타입
표준 사이즈 : 200x300(mm)x3t

Disc Filter

Filter Grade: 0.5, 1, 3, 5, 7, 10, 15, 20, 30, 50, 100, 200μm
외경(OD) : 01.30~316.0mm
두께(T) 범위: 1.5~72.0 (T)mm

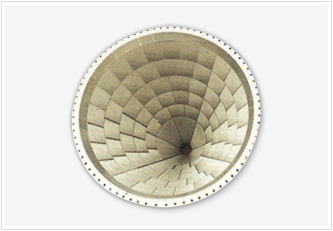

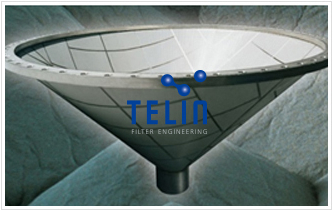

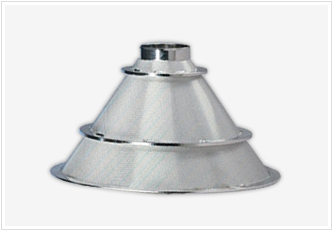

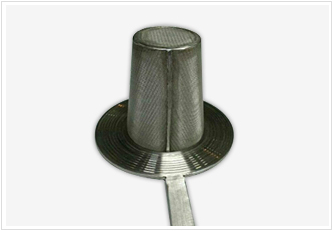

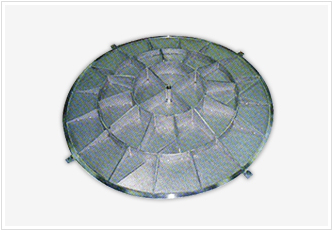

Cone Filter & Housing

Size: Oder made 가능
미세 분말의 효과적인 Fluidizing
사용자의 용도에 맞는 Customizing 가능
Filter Media Type 별 생산 가능
- Type 1 - Porous sintered metal powder - Filter Grade: 0.1~200 μm
- Type 2 sintered mesh - Filter Grade: 0.5 ~ 200 μm
- Type 3 - Porous sintered metal fiber - Filter Grade: 2 ~ 100 μm

Disc Filter

Filter Grade: 0.5, 1, 3, 5, 7, 10, 15, 20, 30, 50, 100, 200μm
외경(OD) : 01.30~316.0mm
두께(T) 범위: 1.5~72.0 (T)mm

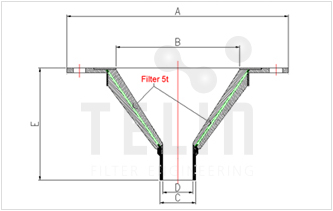

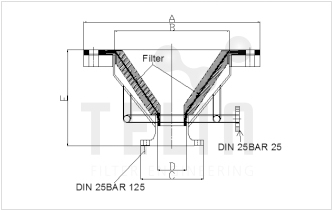

Dimension (MM)	Code No.			Allowable Pressure (bar)	Material
Dimension (MM)	TL-C-600	TL-C-755	TL-C-900	25	· Filter : SUS316L · Rib : SUS304 · Housing : SUS304
A	600	755	900
B	300	493.11	600
C	220	270	300
D	100	123.4	150
E	300	413	500

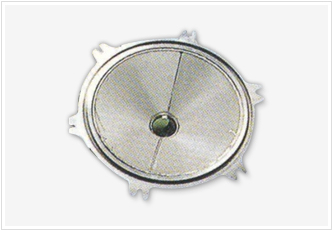

Disc Filter

Dimension (MM)	Code No.			Allowable Pressure (bar)	Material
Dimension (MM)	TL-C-600	TL-C-755	TL-C-900	25	· Filter : SUS316L · Rib : SUS304 · Housing : SUS304
A	600	755	900
B	300	493.11	600
C	220	270	300
D	100	123.4	150
E	300	413	500

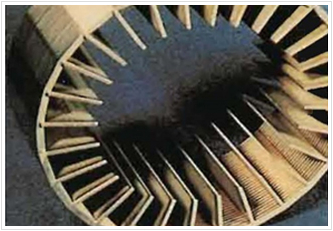

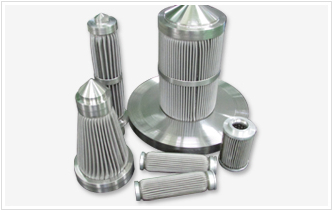

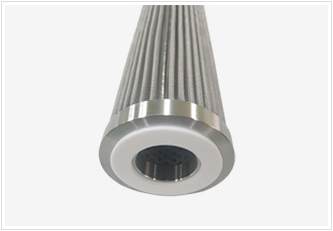

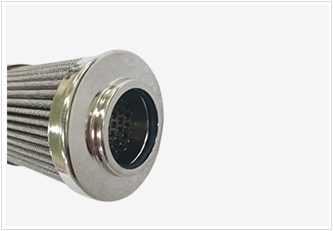

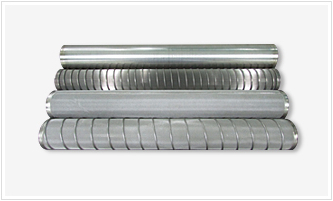

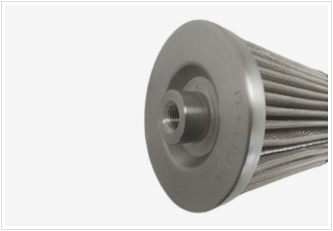

Pleated Filter
Tube Filter

Filter Grade: 2, 3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 80, 100μm
적용길이: 사양에 따라 다양한 길이의 필터제작이 가능
두께: 0.4~0.8mm
Filter Media 재질: SUS316L, Hastelloy, Monel, Fe Co Al Alloy
적용 온도: SUS316L-400°C

좁은공간에서의 넓은여과 면적 확보 가능
정확한 여과 효율
내열성, 내부식성(고점도 유체여과에 적합)
최고 운전 온도: 400°C 가능(SUS316L)

석유화학, 산업용 필름제조산업, 합성섬유, 합성수지, 정유산업, 발전 플랜트, 원자력, 항공/우주, 수처리산업, 식품산업, 의약산업 등

Standard 제품코드 및 사양

Filter Grade: 3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 80, 100μm

구분	외경(mm)	길이Length(mm)
		10' (250mm)	20'(500mm)	30'(750mm)	40'(1000mm)
		제품코드
1	Ø25	TFPL-25250	TFPL-25500	TFPL-25750	TFPL-251000
2	Ø35	TFPL-35250	TFPL-35500	TFPL-35750	TFPL-351000
3	Ø65	TFPL-65250	TFPL-65500	TFPL-65750	TFPL-651000
4	Ø85	TFPL-85250	TFPL-85500	TFPL-85750	TFPL-851000

* Standard 제품 외의 사양은 주문제작 가능

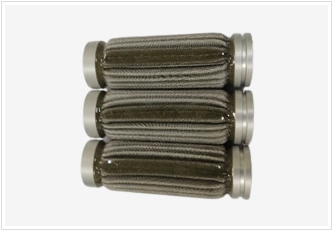

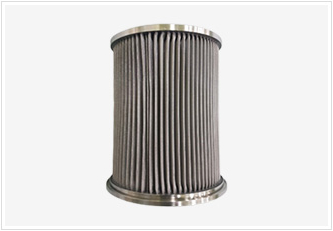

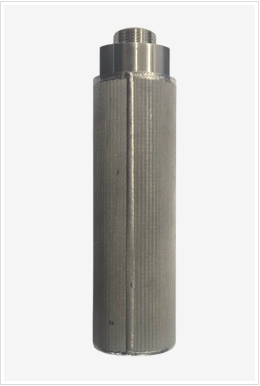

Pleated Filter

Filter Grade: 3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 80, 100μm
외경범위: Ø13~
산높이: 7~15mm
길이: oder made 가능
여과면적 극대화 가능

Tube Filter

Filter Grade: 3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 80, 100m
외경범위: Ø13~
길이: oder made 가능
효율적인 Back flushing 가능

Tube Filter
Leaf Disc Filter
Disc Filter or Plate Filter

FilterGrade: 0.5, 2, 3, 5, 10, 15, 20, 40, 75, 100, 150, 200μm
적용길이: 사양에 따라 다양한 길이로 제작 가능합니다.
두께: 평균 1.7mm
Filter Media 재질: 주로 SUS316L로 제작 되며 특수 재질 MONEL, INCONEL등은 특별 주문제작으로 공급
적용 온도: SUS316L인 경우- 400°C

우수한 공극율
탁월한 여과 효율
내열성, 내부식성이 높음 (고점도 유체 여과에도 적합)
강도 및 내구성이 뛰어남

석유화학, 산업용 필름제조산업, 합성섬유, 합성수지, 정유산업, 발전 플랜트, 원자력, 항공/우주, 수처리산업, 식품산업, 의약산업 등

Standard 제품코드 및 사양

구분	외경(mm)	길이Length(mm)
		10' (250mm)	20'(500mm)	30'(750mm)	40'(1000mm)
		제품코드
1	Ø25	TSTU-25250	TSTU-25500	TSTU-25750	TSTU-251000
2	Ø65	TSTU-65250	TSTU-65500	TSTU-65750	TSTU-651000
3	Ø100	TSTU-100250	TSTU-100500	TSTU-100750	TSTU-1001000

* Standard 제품 외의 사양은 주문제작 가능

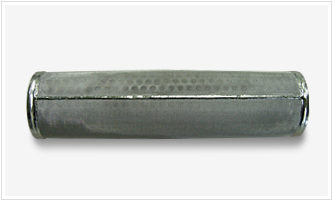

Tube Filter

Filter Grade: 0.5, 2, 3, 5, 10, 15, 20, 40, 75, 100, 150, 200μm
F외경범위: Ø14~
F길이: oder made 가능

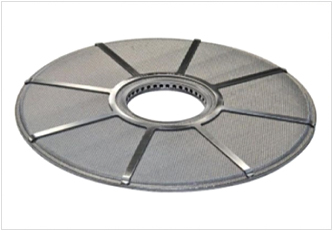

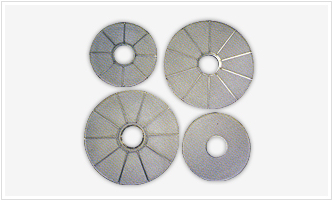

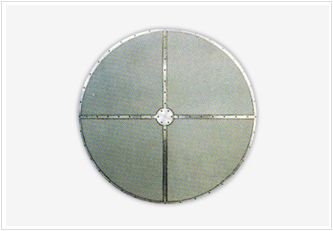

Leaf disc Filter

Filter Grade: 1 ~ 150μm
외경범위: 6.5", 7, 8, 10, 12"

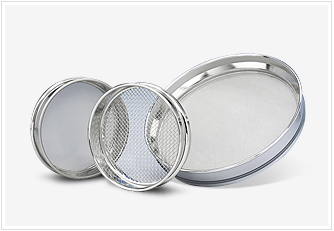

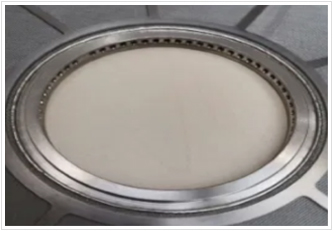

Disc Filter or Plate Filter

원반 Disc형으로 가공하여 공정에 삽입하여 사용
외경(OD) 범위: Ø5.0~1,000mm
판재형 타입은 사양에 따라 다양한 타입으로 가능

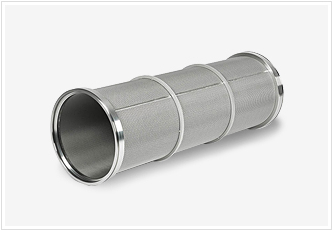

Tube Filter
Disc Filter or Plate Filter

Filter Grade: 다양한 마이크론이 가능한 경제적인 필터
적용길이: 고객사양에 따라 다양한 길이의 필터가능
Filter Media 재질: 철망, 아연망, SUS316L, SUS304, Hastelloy, Monel 등
적용 온도: SUS316L인 경우- 400°C

경제적인 효율성
다양한 형태의 필터 제작이 가능
공정 및 생산공정에 따른 유연한 제작
강도 및 내구성이 뛰어남

재생산업, 점도가 높은 산업 공정, 스크린체인지 공정 등

Standard 제품코드 및 사양

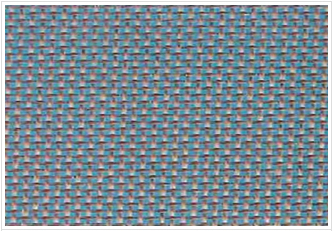

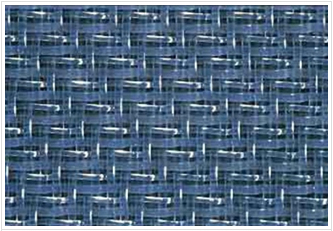

여과면적을 높이기 위해 주로 주름을 잡아 필터로 제작

여과면적을 높이기 위해 주로 주름을 잡아 필터로 제작
적용가능 마이크로: 8μm~300μm

구분	외경(mm)	길이Length(mm)
		10' (250mm)	20'(500mm)	30'(750mm)	40'(1000mm)
		제품코드
1	Ø25	TSTU-25250	TSTU-25500	TSTU-25750	TSTU-251000
2	Ø65	TSTU-65250	TSTU-65500	TSTU-65750	TSTU-651000
3	Ø100	TSTU-100250	TSTU-100500	TSTU-100750	TSTU-1001000

* Standard 제품 외의 사양은 주문제작 가능

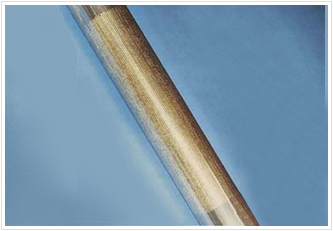

Tube Filter

Filter Grade: 8~300mm
외경범위: Ø13~
길이: oder made 가능

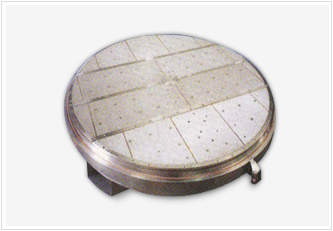

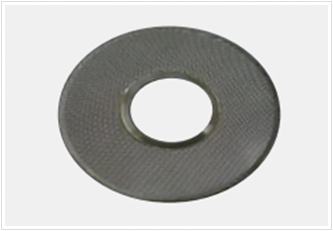

Disc Filter or Plate Filter

원반 Disc형으로 가공하여 공정에 삽입하여 사용
외경범위: 05.0~1,000mm
판재형 타입은 사양에 따라 다양한 타입으로 가능

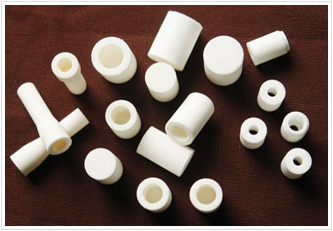

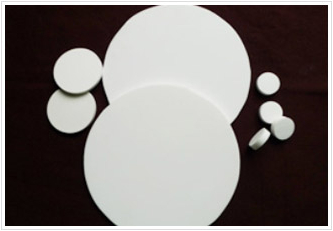

PE/PTFE FILTER

SEAMLESS TUBE
DISC
SHEET
CUP

Filter Grade: 0.3~100m
적용 온도: 최대 80°C

내부식성 공정에 강함

정밀화학
제약 및 식품 산업
반도체, 수처리, 군수산업 외

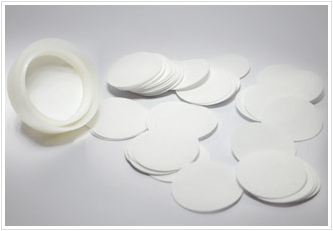

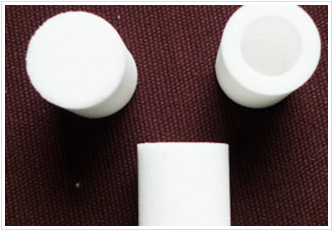

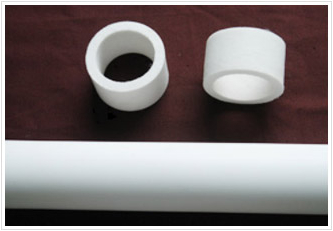

PTFE POROUS FILTER

SEAMLESS TUBE
DISC
SHEET
CUP

Filter Grade: 0.3~100μm
적용 온도: 최대 200°C

내마모성 및 내부식성
Ultraclean

제약 및 식품 산업
고청정용 반도체 공정
진공, 우주, 항공산업 외

SELF-SEALING FILTER(자동밀봉 필터)

유체가 밸브에 닿으면 자동으로 즉시 차단되는 밸브와 같은 역할을 함
Ultraclean

병원 폐액 수집 병 (병), 소변 주머니 등
화장품, 생활용품용기 외

AUTO-LIQUID-STOP MEMBRANE(자동 액체 정지 멤브레인)

Injection(주입)에 널리 사용됨
(수혈이 끝날 때 액체가 흐르는 것을 막기 위해 사용됨)

의료산업외

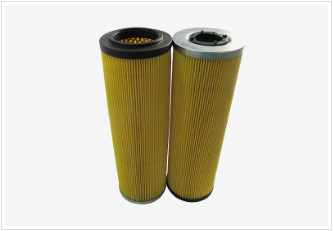

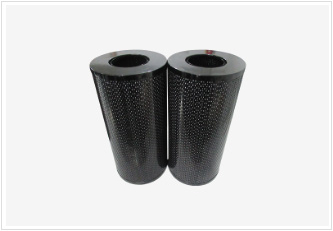

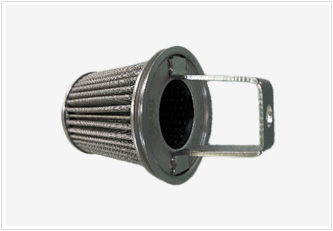

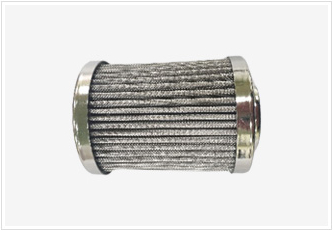

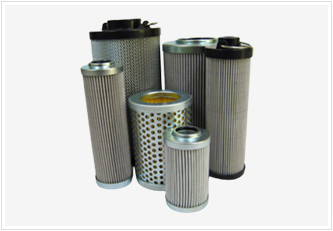

Tube Filter

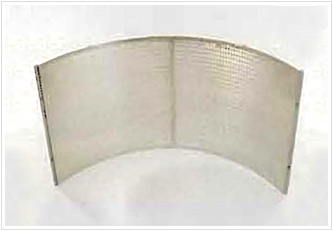

Plate Filter
Cylinder Filter

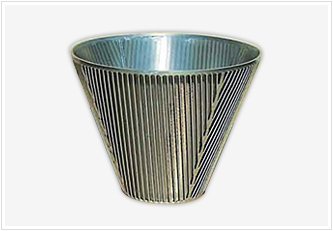

Cone Filter

Filter 소재: 메탈화이바, 메쉬, 부직포+메쉬, 글라스화이바
Filter Grade: 2μm~ 다양한 마이크론이 가능한 필터
Filter Media 재질: Hastelloy, Monel, SUS316L, SUS304, Glass fiber, PE, PP
적용 온도: SUS316L인 경우- 400°C

좁은공간에서 넓은 여과 면적 확보 가능
내열성, 내부식성 (고점도 Oil 여과 가능)
최고 운전 온도: 400°C 가능

범용 가공기. 화력 및 원자력,석유화학, 항공기, 선박, 발전기, 가스터빈, 보일러 윤활시스템, 오일 정화 등

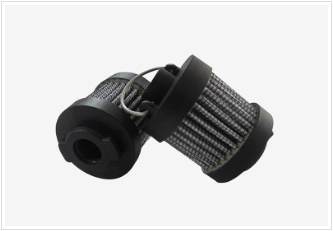

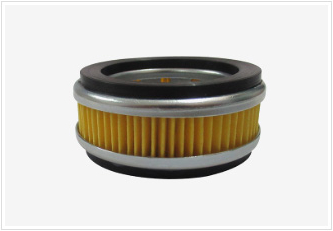

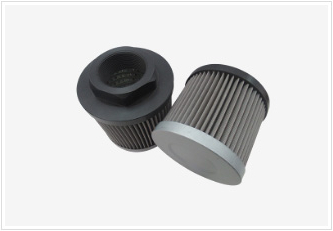

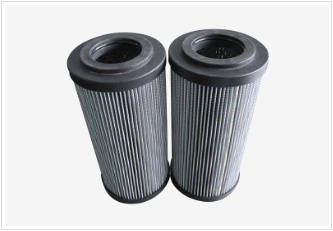

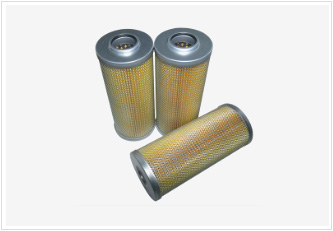

오일필터란?

윤활유 또는 유압 오일에서 오염 물질을 제거하도록 설계된 필터이다. 주요 용도는 항공기, 선박, 발전기 및 펌프와 같은 연소 엔진 내외부에 사용가능하다. 또한 오일 필터는 다양한 유형의 유압 기계에 사용된다. 석유 산업 자체는 석유 생산, 석유 펌핑 및 석유 재활용을 위해 필터를 사용한다.
